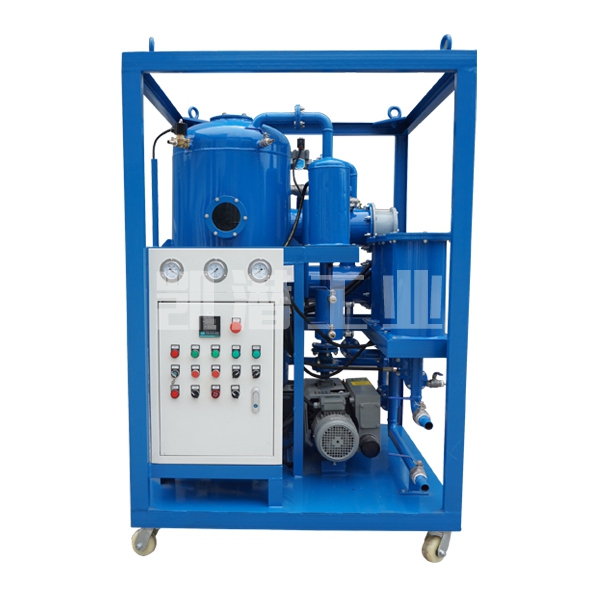

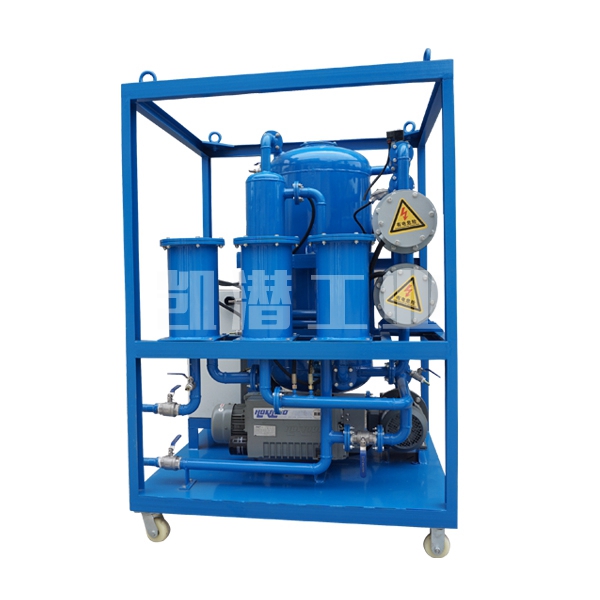

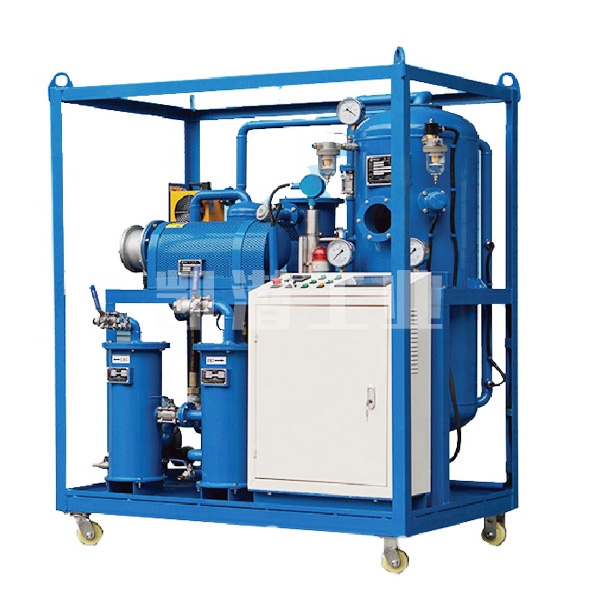

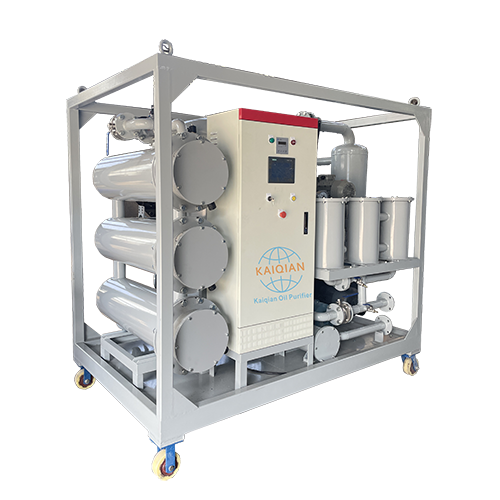

一、ZL-J系列絕緣油單級真空濾油機用途
廣泛應用于各類大型變壓器設備安裝和檢修時的油凈化處理及真空熱油循環干燥。不僅用在110KV-330KV的變壓器絕緣油凈化處理上，也適用于高等級新油，進口油的深度處理，本機與雙級真空濾油機相比減去了羅茨泵增壓系統、高真空分離系統，其脫水、脫氣、脫乙炔、除酸值、脫除游離炭等，凈化速度會有所降低，適用于少量補充絕緣油凈化處理。
二、ZL-J系列絕緣油單級真空濾油機工作原理
本機根據減壓分離，精密過濾、螺旋噴淋霧化分離技術、分子吸附、真空干燥的原理,經處理后的油品能達到國標使用標準。
三、ZL-J系列絕緣油單級真空濾油機工作流程
待處理的油經過一級粗濾器后進入加熱器進行加熱，加熱后的油經過第二級過濾器到螺旋噴淋霧化系統，變?yōu)榇至ｌF狀下落到反應塔上進入真空分離室，水分即開始蒸發，油霧在罐內形成立體的多層面的蒸發結構，通過短時的循環，便可達到凈化目的。經過除雜質、脫水、脫氣、除酸的油品在油泵的作用下經過精密過濾器完成一個凈油工作循環。從真空分離室中分離出來的水蒸氣熱空氣進入冷疑器，大部分水蒸氣凝結為水存入積水倉，排出機外，油中熱空氣經冷卻后由真空泵排出。
四、ZL-J系列絕緣油單級真空濾油機功能
4.1.變壓器110-1100KV主變壓器絕緣油脫水、脫氣、除雜質。
4.2.變壓器110-1100KV主變壓器絕緣油脫除乙炔。
4.3.變壓器110-1100KV主變壓器絕緣油抽真空干燥。
4.4.有效濾除99%油液中的游離水和99%溶解水的同時，還可濾除99%游離氣體和98%溶解氣體等。
4.5.根據客戶需求定制生產為：帶PLC、帶變頻技術、拖車等等。
五、ZL-J系列絕緣油單級真空濾油機處理后油質量指標參數
性能項目 | 單位 | 處理后指標 | 檢驗方法 |
機械雜質 | ％ | 無 | GB/T511 |
含氣量 | % | ≤0.1 | GB/T423 |
水分 | Mg/L | ≤8-10PPM | GB/T7601 |
耐壓值 | KV | 35-60 | GB/T507 |
清潔度 | 級 | ≤6 | NAS1638 |
過濾精度 | um | 1-5 | |
ZL-J系列絕緣油單級真空濾油機技術參數
型號 | 單位 | ZL-J30 | ZL-J50 | ZL-J80 | ZL-J100 | ZL-J150 | ZL-J200 | ZL-J300 | |
流 量 | L/min | 30 | 50 | 80 | 100 | 150 | 200 | 300 | |
工作真空度 | Mpa | －0.08～0.096 | |||||||
工作壓力 | Mpa | ≤0.5 | |||||||
工作溫度 | ℃ | 45－65智能調節 | |||||||
電 源 | V | 380-480V/50-60Hz-三相四線可以根據客戶定制 | |||||||
加熱功率 | KW | 30 | 36 | 42 | 48 | 60 | 90 | 110 | |
總功率 | KW | 36 | 44 | 51 | 53 | 72 | 87 | 110 | |
進出口管徑 | mm | Φ32 | Φ38 | Φ42 | Φ42 | Φ48 | Φ50 | Φ60 | |
重量 | Kg | 680 | 880 | 950 | 1000 | 1100 | 1600 | 1800 | |
外形尺寸 | 長 | mm | 1250 | 1300 | 1450 | 1500 | 1650 | 1700 | 1800 |
外形尺寸 | 寬 | mm | 950 | 980 | 1100 | 1200 | 1250 | 1300 | 1350 |
外形尺寸 | 高 | mm | 1400 | 1450 | 1600 | 1650 | 1700 | 1800 | 2000 |
