真空濾油機作為濾油機家庭里面一個重要的成員，其針對各類油浸變壓器、油浸電流電壓互感器及高壓少油斷路器，進行現場濾油及補油有著重要的作用，那真空濾油機是怎么來進行工作的呢？

   下圖是真空濾油機濾油的示意圖，真空濾油機有單級真空式，適用于110kV級及以下變壓器，ZJ-D200-ZJ-D300、ZL-JS100/ZL-JS200。而對于220kV級及以上的變壓器真空濾油機。

真空濾油機的工作程序是將被凈化的變壓器油用油泵打入加熱器內進行加熱，然后再進入過濾器內凈化處理。接著用另一臺油泵將過濾的油再送入脫氣罐內進行脫氣、脫水處理，使油中水分在高真空狀態下迅速汽化、蒸發，被真空泵抽走。

   凈化后的油，從脫氣罐下部經真空排油泵和高精度過濾器送入變壓器或凈油罐內。

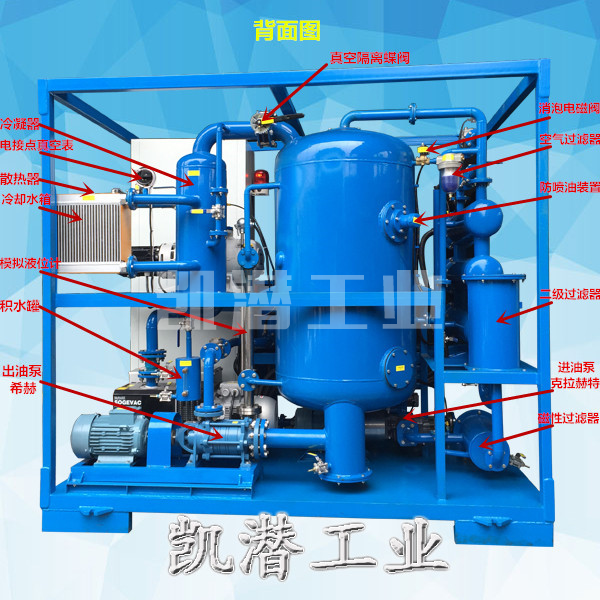

真空濾油機的結構如下所示：

    下圖是濾油機濾化油前后的對比：
